Unterflurverankerung
für Stadtbäume

Straßen- und Platzbäume unterirdisch sichern – unsichtbar und unangreifbar.

  • Geschützt vor Vandalismus
  • Frei für die Pflege
  • Sicher über die Standzeit
Beratung für Ihre Kommune Anwendungsbeispiele

Drei Gründe, warum die Verankerung in den Boden gehört

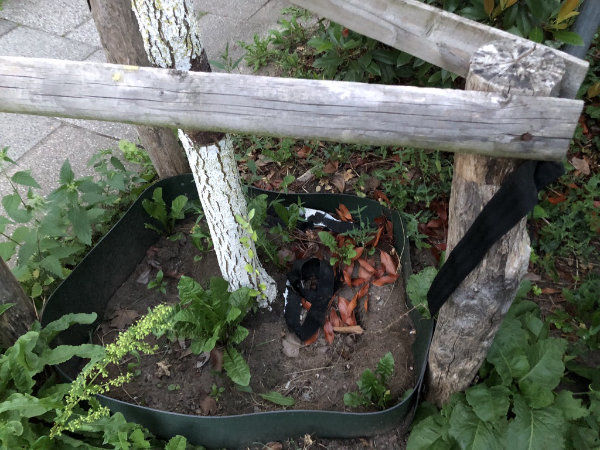

Vandalismus

Vandalismus

Pfahl und Gurt sind die Angriffsfläche. Unterflur gibt es oberirdisch nichts zu beschädigen – Farbe, Messer und Fußtritt laufen ins Leere

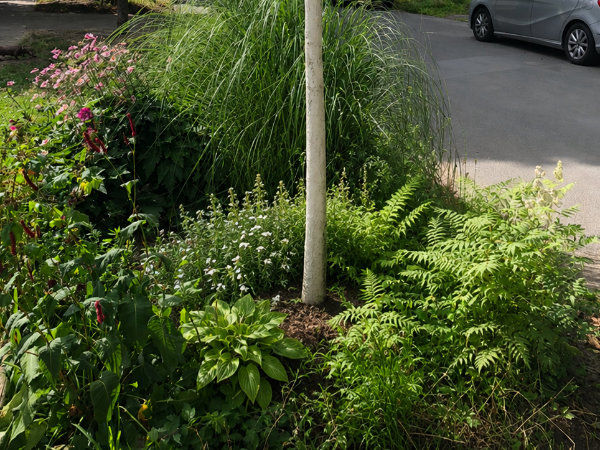

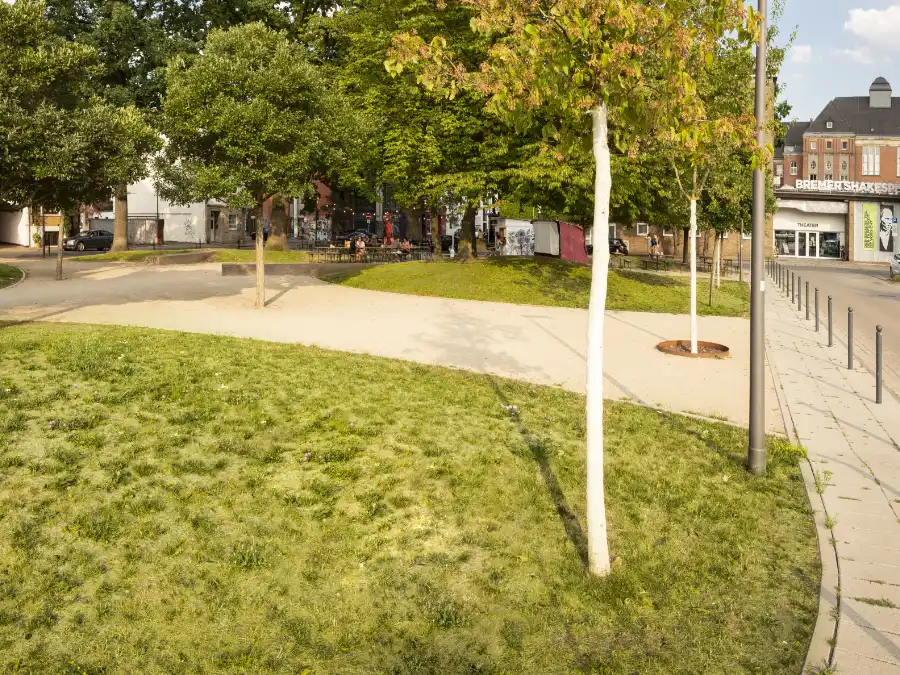

Pflege um unterflurverankerte Jungbäume

Pflege

Die kommunalen Landschaftspfleger mähen und schneiden frei, ohne von Pfählen und Bindungen behindert zu werden. Der Baumstamm bleibt voll zugänglich

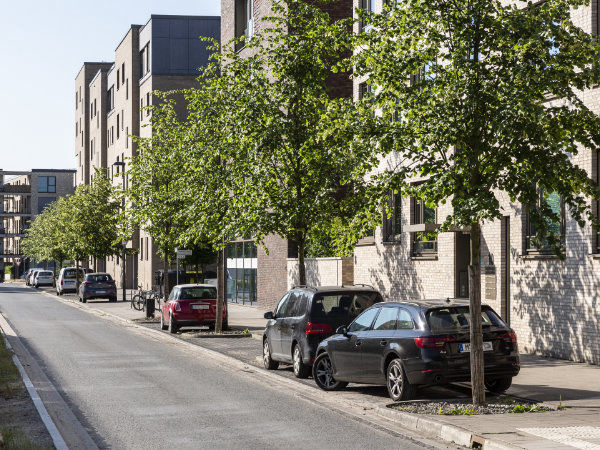

Verkehrssicherung durch Unterflurverankerung

Verkehrssicherung

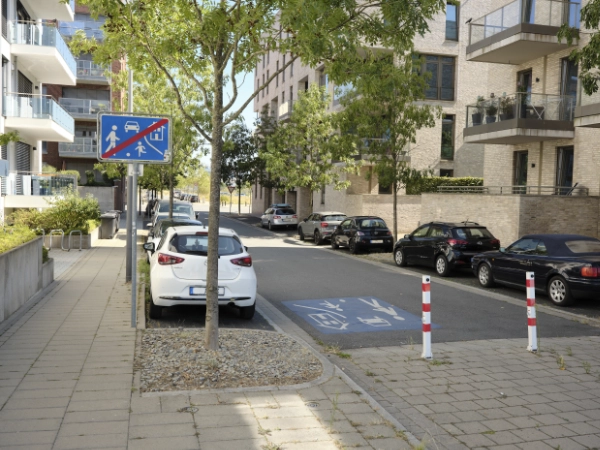

Kein loses Konstruktionsteil im Verkehrsraum, keine herausstehende Kante, keine Stolperstelle – ein Haftungsrisiko weniger

Was oben steht, wird angegriffen. Was unten liegt, hält.

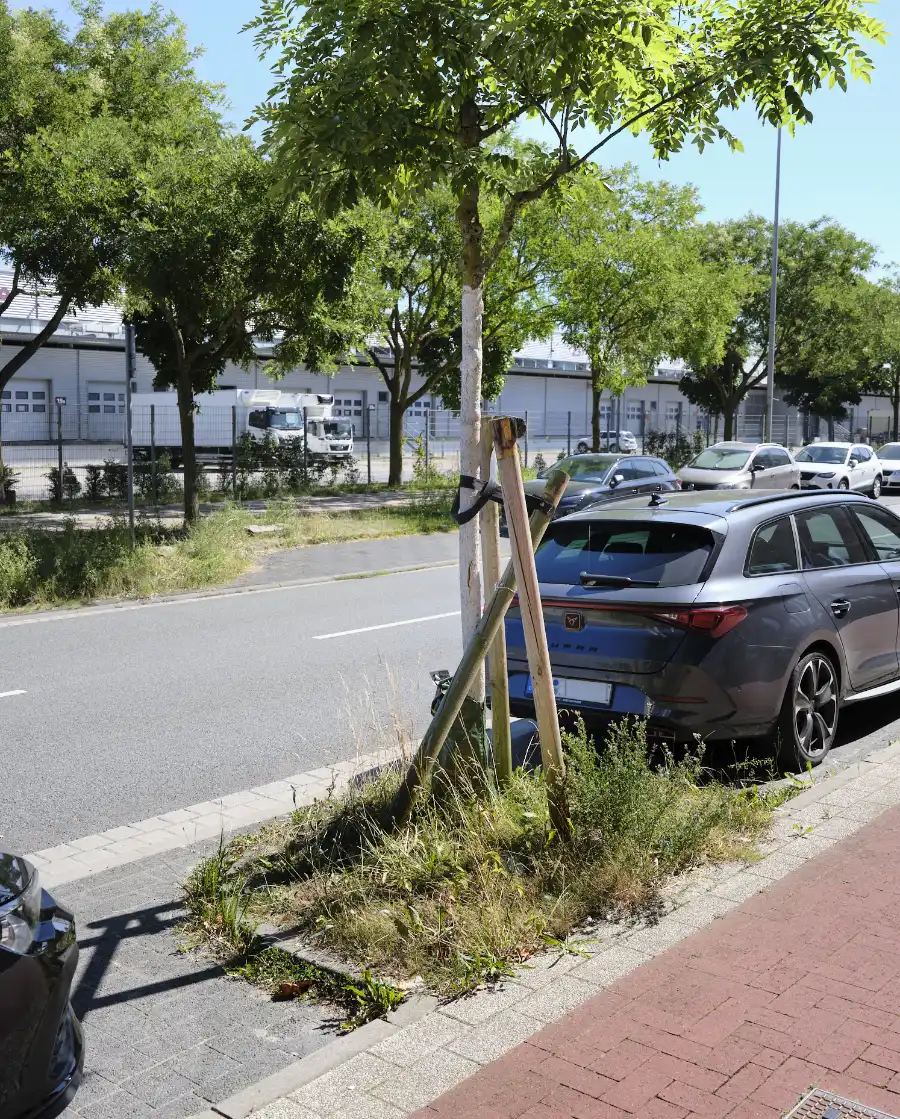

Der Holzpfahl ist im öffentlichen Raum die Schwachstelle, nicht die Sicherung. Er wird besprüht, angefahren, umgetreten, die Gurte werden durchtrennt. Jeder gelockerte oder halb entfernte Pfahl ist zusätzlich ein Thema für die Verkehrssicherungspflicht – ein loses Konstruktionsteil im Verkehrsraum, für das die Kommune einsteht.

Die Meyerdiercks Erdanker verlagern die Verankerung unter die Oberfläche. Der Wurzelballen wird direkt mit dem Baugrund verspannt. Oberirdisch bleibt nichts, an das man herankommt – dem Vandalismus fehlt das Ziel, dem Stadtbild fehlt das Störelement.

  • Nichts zum Besprühen, Durchschneiden oder Umtreten

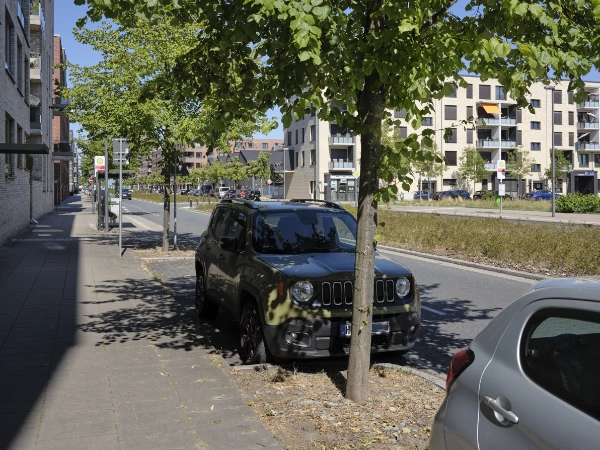

  • Keine gelockerten Pfähle als Haftungsrisiko im Verkehrsraum

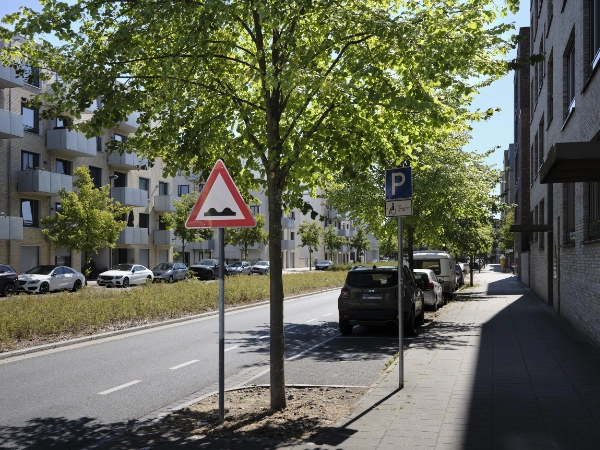

  • Freie Baumscheibe – kein Hindernis für Mäharbeiten und Freischneider
  • Das Straßen- und Platzbild bleibt vom ersten Tag an ruhig

Für jeden Standort der passende Satz

Ob Straßenbaum in der Baumgrube, Solitär auf dem Platz oder Bepflanzung über einer Tiefgarage: Für jeden Stammumfang gibt es den passenden Verankerungssatz – die Gurtfarbe zeigt auf einen Blick, welcher es ist.

starke Haltekräfte
Auswahltabelle: Welcher Anker für welchen Baum Tabelle mit drei Verankerungssätzen 40-RBKW, 68-RBKW und 88-RBKW, jeweils mit Stammumfang, maximaler Höhe und Länge des Ankerseils, illustriert mit Laubbäumen in drei Größen. Die Zeilenfarben entsprechen den Gurtfarben blau, grün und orange. Verankerungssatz Stammumfang bis Höhe Länge Ankerseil 40-RBKW ca. 20–35 cm ca. 3,50 m 0,50 m 68-RBKW ca. 35–75 cm ca. 6,00 m 0,75 m 88-RBKW ca. 75–125 cm ca. 8,00 m 1,05 m Jeder Satz enthält drei Ankerseile, einen Polyestergurt und eine Ratsche als Spannelement. Die Farbe zeigt die Gurtfarbe: blau, grün, orange.

Haltekraft, die man nicht sieht

Der Anker wird von Hand eingetrieben und kippt beim Verriegeln quer zur Zugrichtung. Erst dadurch entsteht die Haltekraft – nicht durch Masse, sondern durch die Fläche, die der Anker im gewachsenen Boden aufspannt.

Die Ankerseile bestehen aus Stahldraht. Deren geringe Dehnung sorgt für eine eindeutige Verriegelung und eine gleichmäßige Lastaufnahme über die gesamte Standzeit. Für die Kommune heißt das: Die Sicherung arbeitet unabhängig davon, was oberirdisch passiert – sie kann nicht gelockert, durchtrennt oder entfernt werden.

Haltekräfte der Ankerseile Tabelle mit drei Ankerseilen AS A 40, A 68 und A 88, jeweils mit Durchmesser, Länge und Arbeitslast, illustriert mit Stahlseil-Symbolen wachsender Stärke. Ankerseil Durchmesser Länge Arbeitslast* AS A 40 3 mm 0,50 m ca. 140 kg AS A 68 4 mm 0,75 m ca. 500 kg AS A 88 5 mm 1,05 m ca. 1.365 kg * Werte für Bodenklasse 3 bis 5 nach DIN. Die exakte Nutzlast ist mit einer Probebelastung vor Ort zu ermitteln.

Weitere Anwendungen für besondere Anforderungen

hier finden Sie unsere Sonderlösungen

So sieht das in der Praxis aus

Anwendungsbeispiele

Vom Skaterpark bis zur Landesgartenschau:
Anwendungsbeispiele aus Projekten,
in denen unsere Erdanker zum Einsatz kommen

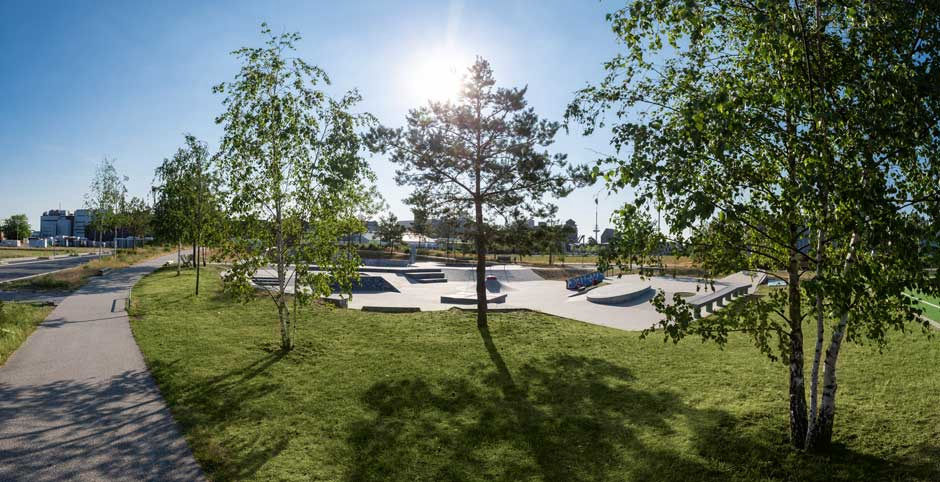

Bepflanzung des Überseeparks in der Überseestadt Bremen
Jungbäume im Überseepark
in der Überseestadt Bremen

Dort wurden 50 verschiedene Bäume gepflanzt, die alle in der Pflanzgrube an je drei Erdankern über ihren Wurzelballen schnell und schonend unterirdisch befestigt wurden.

mehr dazu

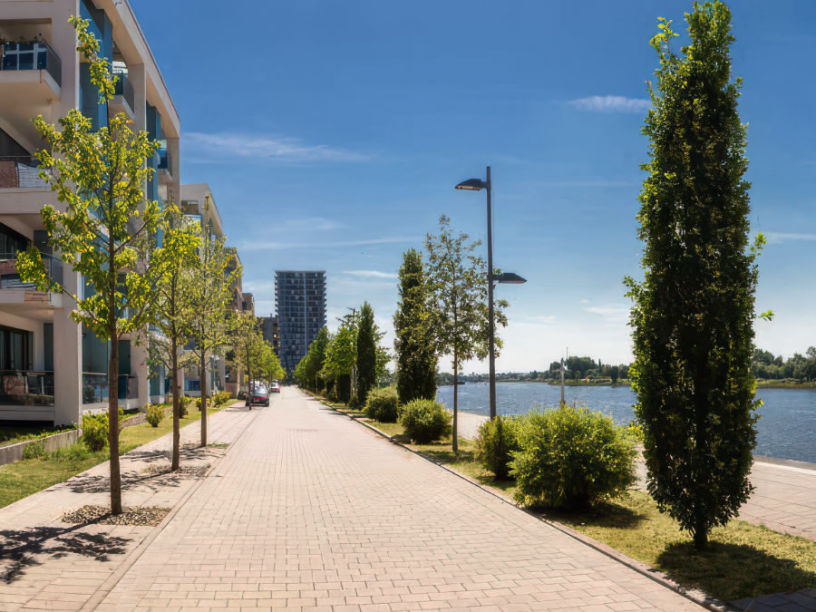

Ungestörtes Landschaftsbild des Überseeparks und der attraktiven Überseepromenade dank der Meyerdiercks Erdanker
Meyerdiercks-Erdanker
Überseepromenade Bremen

Das entstandene Landschaftsbild des Überseeparks und der attraktiven Überseepromenade wirkt durch die aufwendige Bepflanzung ungestört.

mehr dazu
Bepflanzungen

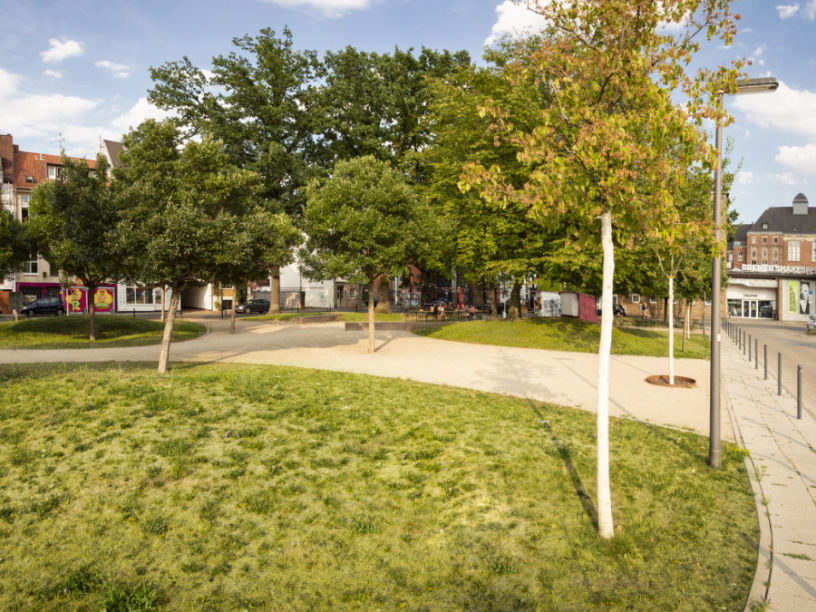

Schulstraße, Bremen Neustadt

Die Sicherung der ergänzenden Baumpflanzungen wurde auch hier
mit Meyerdiercks Erdanker Baumverankerungssätzen - ohne störende Dreiböcke realisiert.

mehr dazu
Baumpflanzungen
Landesgartenschau Kamp-Lintfort 2020

Insgesamt wurden auf dem Gelände 284 Meyerdiercks-Baumverankerungssätze eingebracht. Unterflurverankerungen stören nicht das Gesamtbild, sie sind die heimlichen Helfer.

mehr dazu

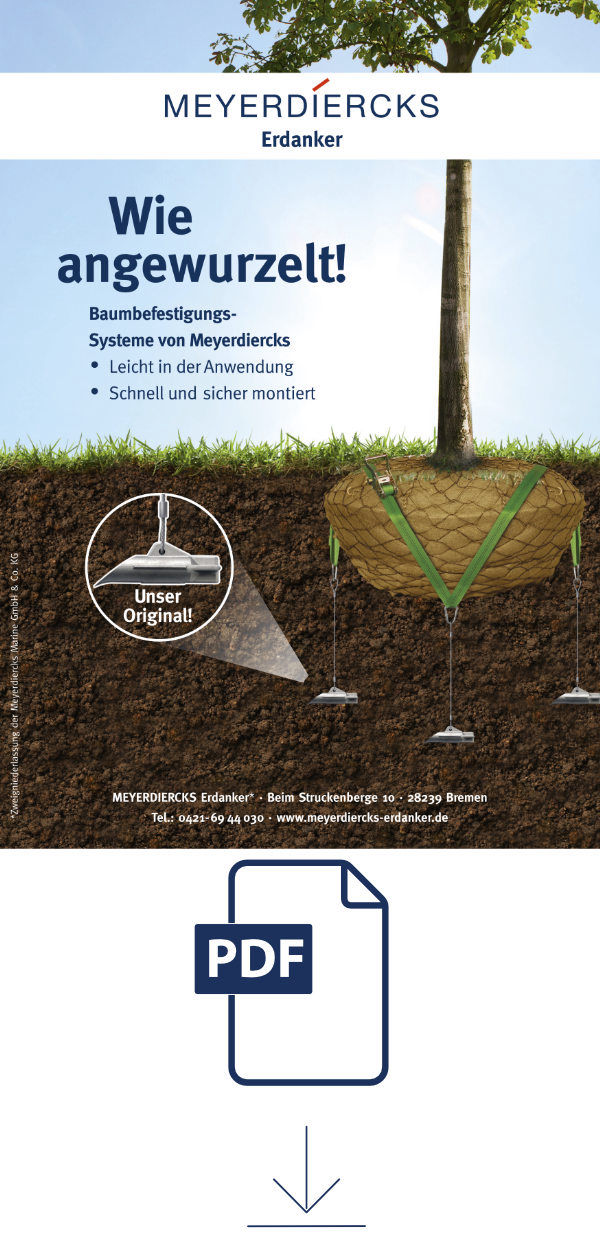

Wurzelballenverankerung - Information zum Download

Laden Sie hier unseren Flyer zur Wurzelballenverankerung herunter

Unsere Baumbefestigungssysteme

  • Leichte Montage
  • Einfach in der Pflege
  • Hohe Stabilität
herunterladen
Technische Unterlagen, Datenblätter und Ausschreibungstexte zum Download

Für Ihre Planung und Ausschreibung

Technische Unterlagen, Datenblätter und Ausschreibungstexte stellen wir zum Download bereit.

Planung und Ausschreibung

Weitere Anwendungen:

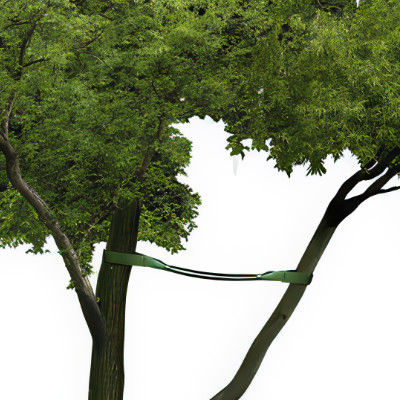

Baumkronensicherung

Verankerung im Kronenbereich

Befestigung mit Spannseilen an drei Haltepunkten im Kronenansatz – für Situationen, in denen der Wurzelballen nicht verspannt werden kann oder die Baumkrone noch zusätzlich gesichert werden muss.

mehr Informationen
Unterbaute Flächen und Dächer

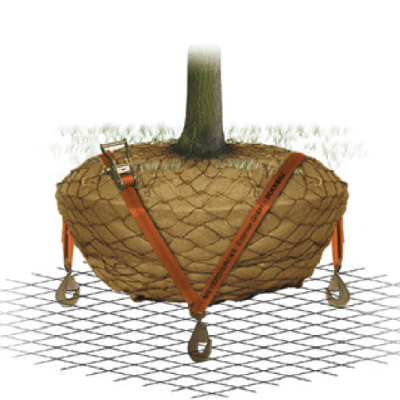

Unterbaute Flächen und Dächer

Die Karabinerhaken werden in bauseits vorgegebene Befestigungspunkte eingehakt, der Spanngurt läuft direkt über den Wurzelballen. Bruchlast des Gurtbandes bis 4.000 daN.

RBKW-Dach - (PDF)
Extreme Haltekräfte

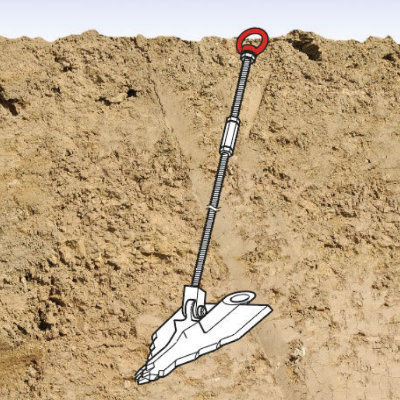

Extreme Haltekräfte

Wo Aluminiumdruckguss an seine Grenze kommt, liefern wir Erdanker aus Eisenguss. Auch als Sonderlösung.

mehr Informationen
